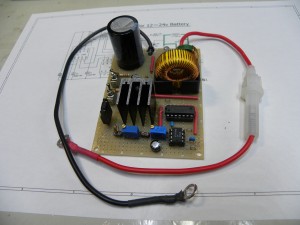

回路図を元に実際にバッテリー復活器（デサルフェーター）を作ってみました。
上のトグルスイッチは12V-24V切り替えスイッチ
下はデサルフェーター稼働－停止スイッチ
ヒートシンクは2SK2232がかなり熱くなるのでその熱対策
ヒートシンク右横はLM555の出力を反転するDH74HC04インバーター
左上の超オーバースペックのコンデンサーのためヒューズを置く場所が無くなり、写真のタイプのヒューズホルダーを基板外に取り付ける事になりました。
導線は赤（＋）がヒューズホルダーに元々ついていた1.25sq（たぶん）X30cm、黒（－）が1.25sqX28cm
個々の部品調達について。
部品番号 |
品名 |
購入先 |
価格 |
| S1 | 基板用トグルスイッチ３Ｐ | 秋月電子通商 | 80.- |
| S2 | 基板用トグルスイッチ３Ｐ | 秋月電子通商 | 80.- |
| U1 | 三端子レギュレーター ５Ｖ１Ａ ＮＪＭ７８０５ＦＡ ５個入 | 秋月電子通商 | 200.- |
| U2 | タイマーＩＣ ＮＥ５５５Ｎ（ＬＭ５５５） （５個入） | 秋月電子通商 | 100.- |
| ＩＣソケット | ＩＣソケット ８Ｐ | 秋月電子通商 | 10.- |
| U3 | ＴＣ７４ＨＣ０４ＡＰ ＣＭＯＳロジックＩＣ 10個 | 千石電商 | 320.- |
| ＩＣソケット | ＩＣソケット １４Ｐ | 秋月電子通商 | 10.- |
| VR1 | 多回転半固定ボリューム たて型 ３２９６Ｗ（２００ｋΩ） | 秋月電子通商 | 80.- |
| VR2 | 多回転半固定ボリューム たて型 ３２９６Ｗ（２０ｋΩ） | 秋月電子通商 | 80.- |
| R3 | ＲＤ５０Ｓ ３３０Ω カーボン抵抗（小型品） １／２Ｗ ３３０Ω±５％ 最低数量10個 | 千石電商 | 16.- |
| R4 | ＲＤ５０Ｓ １ＫΩ カーボン抵抗（小型品） １／２Ｗ １ＫΩ±５％ 最低数量10個 | 千石電商 | 16.- |
| R5 | ＲＤ２５ １０ＫΩ カーボン抵抗 １／４Ｗ １０ＫΩ±５％ 最低数量10個 | 千石電商 | 6.- |
| C1 | 電解コンデンサー２２μＦ５０Ｖ８５℃ | 秋月電子通商 | 10.- |
| C2 | 絶縁型ラジアルリードタイプ積層セラミックコンデンサー１０００ｐＦ５０Ｖ±５％５ｍｍ１０個入 | 秋月電子通商 | 100.- |
| C3 | 積層セラミックコンデンサー０．１μＦ５０Ｖ (２５個入) | 秋月電子通商 | 100.- |
| C4 | 電解コンデンサー２２μＦ５０Ｖ８５℃ | 秋月電子通商 | 10.- |
| C5 | 電源用電解コンデンサー４７０μＦ２００Ｖ１０５℃ | 秋月電子通商 | 350.- |
| Q1 | パワーＭＯＳ－ＦＥＴ ２ＳＫ２２３２（６０Ｖ２５Ａ） | 秋月電子通商 | 100.- |
| D1 | 超高輝度５ｍｍ赤色ＬＥＤ ７ｃｄ６０度 ＯＳＨＲ５１６１Ａ－ＱＲ（１０個入） | 秋月電子通商 | 150.- |
| D2 | ファーストリカバリ・ダイオード ４００Ｖ ５Ａ（１０個入） ＥＲ５０４ | 秋月電子通商 | 350.- |
| L1 | インダクタ,ラジアル,744822301,1mH | RSコンポーネンツ | 489- |
| L2 | インダクタ,PE-53117NL | RSコンポーネンツ | 255.- |
| ヒューズホルダー | ＭＦ－５０３ ヒューズホルダー（インライン・標準用） | 千石電商 | 42.- |
| ヒューズ | Ｎ３０Ｃ－２５０Ｖ２Ａ 標準ガラス管ヒューズ ２５０Ｖ ２Ａ ６．３５Ｘ３０ｍｍ 最低数量10個 | 千石電商 | 35.- |
| 基盤 | 片面ガラス・ユニバーサル基板 Ｂタイプ めっき仕上げ （９５ｘ７２ｍｍ） 日本製 | 秋月電子通商 | 120.- |
| 放熱シート | クールスタッフ（放熱フィルム） ３０ｘ３０ｍｍ（２枚入） | 秋月電子通商 | 100.- |
